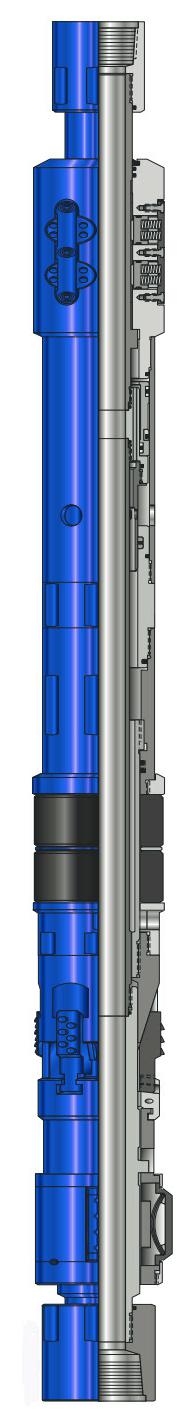

ZCP-Ⅰ 機械可回取封隔器
該封隔器是一種具有同軸旁通的懸掛式可回收封隔器。當工具進入井中時J型槽保持旁通打開,同時控制封隔器座封,當封隔器座封后,油管壓力驅動驅動平衡活塞,保持旁通關閉。
特殊設計的高溫高壓ZCP-Ⅰ封隔器,耐溫最高達到220℃,承壓105MPa。
規格
5″
5 1/2″
7″
9 5/8″
外徑
106.2mm
116.1mm
143.5mm
207.0mm
通徑
45.7mm
50.8mm
60.2mm
72.9mm
總長
2378.2mm
2297.7mm
2510.8mm
3180mm
工作壓力
70MPa
70MPa
70MPa
70MPa
工作溫度
-29℃~+177℃
-29℃~+177℃
-29℃~+177℃
-29℃~+177℃
抗拉強度
310KN
390KN
650KN
1510KN
連接螺紋
2 3/8″EUE
2 3/8″EUE
2 7/8″EUE
3 7/8"CAS
4 1/2"IF
